Panoramica

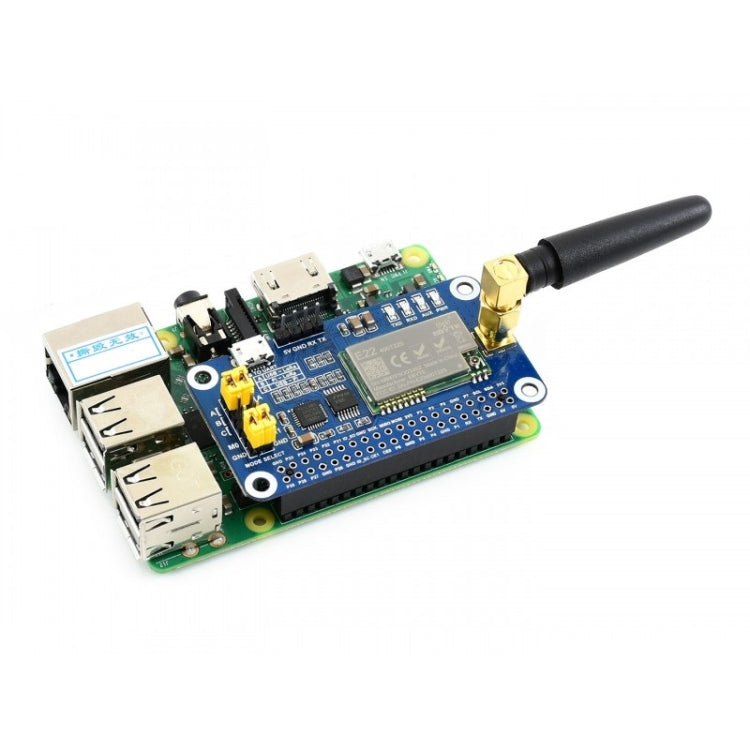

1. Questo è un Raspberry Pi LoRa HAT basato su SX1268, copre una banda di frequenza di 433 MHz. Consente la trasmissione dei dati fino a 5 km tramite porta seriale.
2. Utilizzando la tecnologia di modulazione dello spettro diffuso LoRa di nuova generazione, la distanza di comunicazione del modulo è di 5 km, supporta anche la ripetizione automatica per trasmettere più a lungo. Altre caratteristiche includono Wake on Radio, configurazione wireless, rilevamento dell'operatore, chiave di comunicazione e così via.
3. Confrontando con i normali moduli LoRa, l'SX1268 LoRa HAT raggiunge una maggiore distanza di comunicazione, maggiore velocità, minore consumo, migliore sicurezza e anti-interferenza. È adatto a varie applicazioni come controllo industriale, casa intelligente, raccolta dati, ecc.

Caratteristiche
1.Intestazione di estensione GPIO Raspberry Pi 40PIN standard, supporta le schede della serie Raspberry Pi
2. Convertitore da USB a UART CP2102 integrato, per il debug seriale
3. Porta l'interfaccia di controllo UART, per il collegamento di schede host come Arduino / STM32
4. 4x LED indicatori, facile da controllare lo stato del modulo
5. Tecnologia di modulazione dello spettro diffuso LoRa, fino a 84 canali di segnale disponibili, maggiore distanza di comunicazione, maggiore resistenza alle interferenze
6. Ripetizione automatica multilivello, adatta per comunicazioni a lungo raggio, consente più reti nella stessa regione
7. Funzioni a basso consumo energetico come il sonno profondo e Wake on Radio, ideali per applicazioni che alimentano la batteria
8. Chiave di comunicazione personalizzabile che non verrà recuperata, migliora notevolmente la sicurezza dei dati dell'utente
9. Supporta LBT, monitorando il rumore del canale del segnale prima della trasmissione, migliora notevolmente il rapporto di successo in ambienti estremi
10. Supporta l'intensità del segnale RSSI che indica, per valutare la qualità del segnale, la sintonizzazione della rete
11. Supporta la configurazione dei parametri wireless, inviando un pacchetto di comandi / dati wireless, configurare o recuperare in remoto il parametro del modulo
12. Supporta la trasmissione a punto fisso, la trasmissione, il monitor del canale del segnale
13. Vieni con risorse di sviluppo e manuale (esempi per Raspberry Pi / STM32)

Cosa c'è a bordo
1. Modulo LoRa SX1268
2. 74HC125V: traduttore del livello di tensione
3. CP2102: convertitore da USB a UART
4. Connettore GPIO Raspberry Pi: per il collegamento con Raspberry Pi
5. Porta USB A UART
6. Intestazione UART: per collegare schede host come STM32 / Arduino
7. Connettore antenna SMA
8. Connettore antenna IPEX
9. Indicatori:
- RXD / TXD: indicatore UART RX / TX
- AUX: indicatore ausiliario
- PWR: indicatore di alimentazione
10. Ponticelli di selezione UART
- A: Controlla il modulo LoRa tramite USB TO UART
- B: controlla il modulo LoRa tramite Raspberry Pi
- C: Accedi a Raspberry Pi tramite USB TO UART
11. Ponticelli di selezione della modalità LoRa
- M0 corto, M1 corto: modalità di trasmissione
- M0 corto, M1 aperto: modalità di configurazione
- Apri M0, breve M1: modalità WOR
- Apri M0, apri M1: modalità sonno profondo

Specifiche
1. Modulo RF: SX1268
2. Banda di frequenza: 410,125 ~ 493,125 MHz
3. Frequenza radio: 0,3 kbps ~ 62,5 kbps (programmabile)
4. Potenza di trasmissione: 22,0 dBm (10/13/17 / 22dBm programmabile)
5. Sensibilità di ricezione: -147 dBm (frequenza radio 2,4 kbps)
6. Consumo energetico:
- Corrente di trasmissione: 110mA (consumo transitorio)
- Ricevitore corrente: 11mA
- Corrente di sonno: 2uA (spegnimento del software del modulo LoRa)
7. Interfaccia di comunicazione: UART (livello TTL)
8. Baudrate: 1200 bps ~ 115200 bps (9600 bps per impostazione predefinita)
9. Lunghezza pacchetto: 240 Byte (32/64/128/240 Byte programmabili)
10. Cache: 1000 byte
11. Portata sperimentale: 5 km (condizione: senza nuvole e selvaggia, altitudine 2,5 m, guadagno antenna 5 dBi, frequenza radio 2,4 kbps)
12. Alimentazione: 5V
13. Livello logico: 3,3 V / 5 V.
14. Temperatura di esercizio: -40 ~ 85 gradi C
15. Applicazioni: smart home, sensori industriali, automazione degli edifici, contatori intelligenti e altre applicazioni IoT
16. Dimensioni: 7 cm x 12 cm x 2 cm
17. Peso: 69 g
18. Elenco di imballaggio:
-SX1268 433 MHz LoRa CAPPELLO x1
- Cavo USB tipo A da spina a micro spina x1
- Antenna 433 MHz x1
