Panoramica

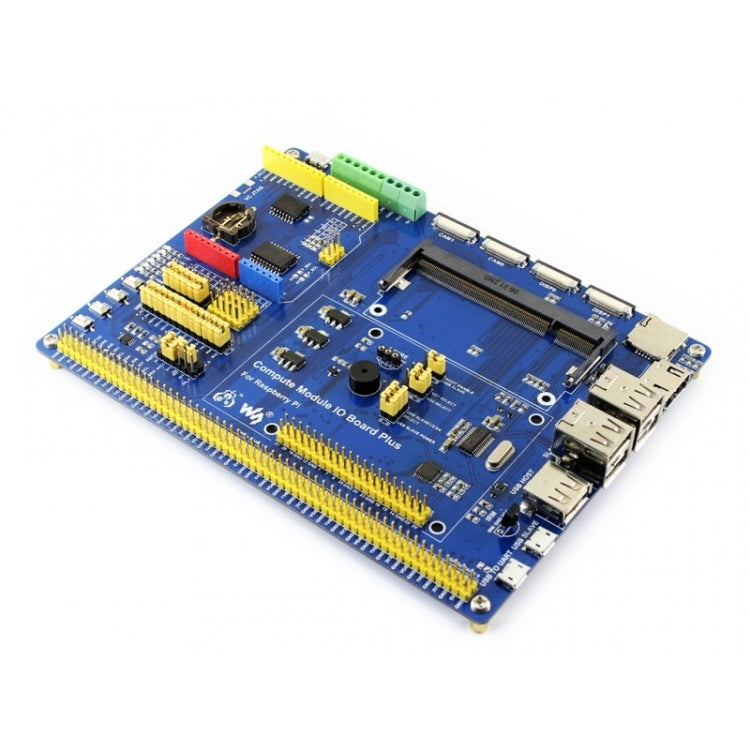

Il Compute Module IO Board Plus è una scheda di sviluppo in cui è possibile collegare un modulo di elaborazione Raspberry Pi e utilizzare le risorse di Pi in modo più flessibile. È compatibile con Compute Module IO Board V3 della Raspberry Pi Foundation, insieme a vari componenti di uso comune.

Funzionalità Compute Module IO Board Plus
1. Compatibile con il Compute Module IO Board V3 della Raspberry Pi Foundation
2. Intestazione GPIO Raspberry Pi, per il collegamento di tipi di HAT Raspberry Pi
3. Connettività Arduino, supporta anche gli scudi Arduino
4. Interfaccia 1-WIRE, per il collegamento di dispositivi single-bus come DS18B20
5. 4x tasti, 4x LED, 1x cicalino, per test I / O
6. HUB USB integrato, consente di collegare più dispositivi USB
7. Ricevitore IR, telecomando IR disponibile
8. USB TO UART integrato, per il debug seriale
9. Interfaccia del sensore
10. ADC a 10 bit, 38 KSPS, 11 canali (6 canali per interfaccia Arduino, 5 canali per sensori)
11. DAC a 16 bit, 2 canali
12. RTC integrato, una delle funzioni più comuni e utili

Cosa b> io è il Compute Module IO Board Plus
1. Interfaccia Compute Module: per il collegamento di Compute Module (CM3 / CM3L / CM3 + / CM3 + L)
2. Intestazione GPIO del modulo di calcolo: suddivisione di tutti i pin del modulo di calcolo
3. Intestazione GPIO Raspberry Pi: per il collegamento di HAT Raspberry Pi
4. Interfaccia CSI: porte della fotocamera, per il collegamento della fotocamera Raspberry Pi
5. Interfaccia DSI: porte display, per il collegamento dell'LCD Raspberry Pi
6. Porta HDMI
7. Porte USB: per il collegamento di dispositivi USB
8. Interfaccia USB SLAVE: consente di masterizzare l'immagine del sistema nel Modulo di calcolo 3
9. Interfaccia USB TO UART: per il debug seriale
10. Intestazione Arduino: per collegare gli shield Arduino
11. Morsetti a vite di ingresso / uscita AD / DA
12. Interfaccia 1-WIRE: per il collegamento di dispositivi single-bus come DS18B20
13. Interfaccia del sensore
14. Porta di alimentazione: 5 V 2,5 A.
15. FE1.1S: chip HUB USB
16. Cristallo da 12 MHz
17. CP2102: convertitore da USB a UART
18. Slot per scheda Micro SD: inserire una scheda Micro SD con sistema pre-masterizzato, per avviare Compute Module 3 Lite
19. TLC1543: convertitore AD
20. DAC8552: DAC a 16 bit, 2 canali
21. DS3231: chip RTC ad alta precisione, interfaccia I2C
22. Portabatterie RTC: supporta batterie CR1220
23. Regolatore di tensione: 3,3 V / 2,5 V / 1,8 V.
24. LFN0038K: ricevitore IR
25. Buzzer
26. Indicatore di alimentazione
27. Indicatore ACT: indica lo stato della scheda Micro SD
28. LED utente
29. Chiavi utente
30. Selezione BOOT
- EN: consente al PC di accedere alla scheda SD / eMMC tramite USB SLAVE
- DIS: il modulo di elaborazione verrà avviato dalla scheda SD / eMMC
31. Selezione alimentazione VGx: configura il livello di I / O
32. Ponticello di abilitazione HUB USB: abilitazione HUB e selezione alimentazione USB SLAVE
33. Configurazione ADC / DAC: configura l'alimentazione e la tensione di riferimento di ADC / DAC
34. Configurazione periferica: configura i pin di controllo di UART, tasti utente, LED utente, interfaccia 1-WIRE, ricevitore IR e buzzer
35. Selezione di Arduino AD
- Collegare 1 e 2: Arduino A0-A5 come pin di controllo digitale
- Connetti 2 e 3: Arduino A0-A5 come ingresso AD
