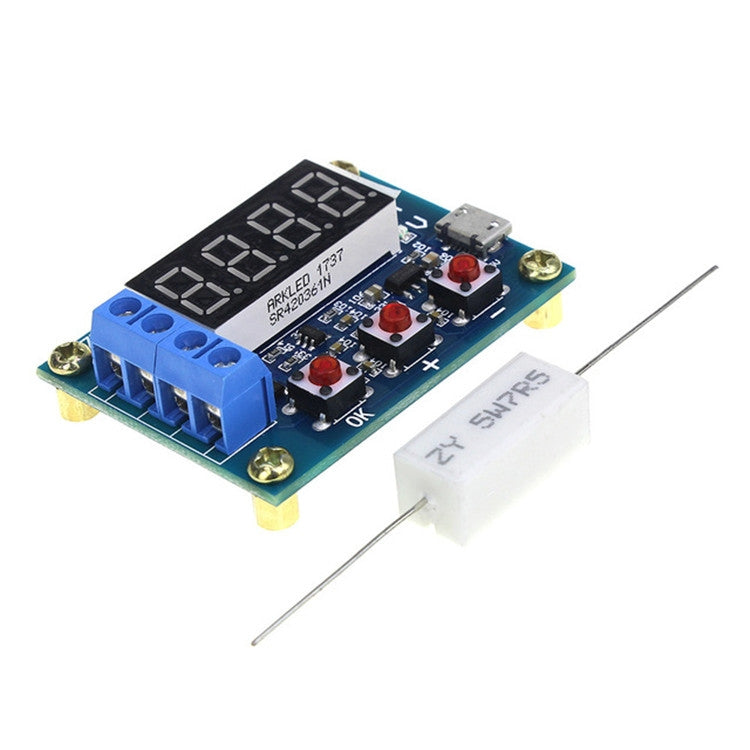

1. Paramètres du module :
- Tension d'alimentation : DC4,5-6V (interface micro USB)
- Courant de travail : non plus de 70 mA
- Tension de sortie : 1,00 V-15,00 V. Risoluzione 0,01 V.
- Intervalle de tension finale : 0,5-11,0 V.
- Prise en charge actuelle : risque non supérieur à 3.000A 0,001A
- Erreur de mise en tension de la tension : inférieure à 1% + 0,02 V.
- Erreur de misurazione actuelle : inférieure à 1,2% + -0,002A
- Gamme de capacité de la batterie : 9999 Ah (1 Ah = 1000 mAh) 2.
2. Lorsque la valeur est grande, elle est commutée par l'affichage du point décimal. Quand il est inférieur à 10 Ah, il s'affiche à X.XXX, lorsqu'il monte plus de 10 Ah, il s'affiche à XX.XX et ainsi de suite.
3. Dimensions du timbre du circuit : 50 mm X 37 mm
4. Dimensions du produit fini : 50 mm x 37 mm x 17 mm (longueur x largeur x hauteur, y compris la hauteur du pied dans le cadre).
5. Poids de la planche et des accessoires : planche simple 28 g (incluant le pilastro di rame), résistance en céramique de 5 W 9 g, résistance de 50 W environ 27 g (cavo inclus)
6. Remarque : pour améliorer la précision de la mise en tension de la tension, ce circuit est prévu à cet effet avec la polarisation CC. Lorsque le terminal n'est pas collé, il affiche une petite tension qui n'influence pas la mise en œuvre effective. 0V) afficher 0. Si vous voyez le principe, vous pouvez contrôler le problème de gestion de l'ingénierie électrique.
7. Comment s'appelle-t-il :
- La batterie en preuve doit être chargée complètement pour la première fois.
- Collez le polo positif de la batterie en vérifiant le polo positif de l'entrée et le polo négatif le polo négatif de l'entrée. Collegare il carico al polo positif di uscita et al polo negativo di uscita et collegare le testeur micro USB avec alimentation de travail (non disponible pour l'alimentateur USB de bureau ou d'ordinateur portable). Ceci permet de visualiser la tension de la batterie.
- Pour effectuer directement le test, il suffit d'appuyer sur l'impulsion "OK", le testeur peut formuler automatiquement une tension de terminaison adéquate sur la base de la tension de la batterie complète et l'éclairage affichera 3 volts pour effectuer le test. Il est nécessaire d'appliquer manuellement la tension de terminaison, en premier lieu la pulsation + o - pour modifier l'état de visualisation de la tension de la batterie, la tension de terminaison est affichée au début de P, la partie postérieure représente la valeur de la tension, la résolution est de 0,1 V, après l'imposition , commencez par OK pour effectuer le test.
- Après le début du test, le testeur accède à l'interrupteur électronique qui contrôle le véhicule. L'affichage des données du processus de test indique la capacité de téléchargement (Ah), le courant de téléchargement actuel (A) et la tension de la batterie (V). Lorsque la tension de la batterie augmente la tension de terminaison impostée, le testeur interrompt l'interrupteur de contrôle du chargeur, les données de l'affichage s'allument au niveau de la capacité (Ah) et s'allument rapidement avec la broche correspondante, la capacité affichée et la capacité de téléchargement effective de la batterie, puis OK peut être effectué. interrompez l'éclairage et lisez les données affichées de manière stable. Appuyez simplement sur OK pour récupérer l'état de l'application d'accrochage et remplacer la batterie pour tester la section successive...
8. Code d'erreur et significato :
- Err1 : la tension de la batterie est supérieure à 15 V
- Err2 : la tension de la batterie est inférieure à la tension de terminaison imposée
- Err3 : la batterie ne peut pas prendre en charge le courant de téléchargement du chargeur ou la résistance interne de la ligne est trop grande
- Err4 : le courant est trop grande (le courant est supérieur à 3,1 A)
- Err5 : une utilisation inappropriée ou une erreur de câblage a provoqué le bruissement de l'appareil et ne peut pas être utilisé (campionamento corrente o switcher di controllo MOS bruciato)
9. Remarque : si la batterie est inversée, lorsque le chargeur est accédé et que le courant de chargement est élevé (environ > 0,8 A), le tube de l'interrupteur du circuit peut être coupé !
10. Opération d'étalonnage secondaire : commencer et avoir la première pression pour accéder au testeur simultanément, accéder aux modalités d'étalonnage, visualiser d'abord le numéro d'enregistrement d'étalonnage, puis accéder au programme d'étalonnage formel pour visualiser 0u0A, puis cortocircuitare Insérer la tension positive et négative et insérer l'impulsion OK pour terminer l'affichage de J10u, appliquer une tension CC standard de 10,00 V sur l'électrode positive et négative d'entrée, introduire l'impulsion OK, qui affichera J2.0A, appliquer l'électrode négative d'entrée (afflux) direction) e électrode d'entrée négative (direction de flux) Dopo un courant CC constant de 2,0 A, premièrement une tension de l'impulsion OK pour terminer le calibrage. Le testeur vérifie les données de calibrage. Si les données de calibrage sont fiables, vous verrez 4 chiffres de calibrage à tour de rôle et qui seront utilisés. Si le pré-audit se déroule selon lequel les données ne sont pas fiables, vous devez télécharger les données et les utiliser.
